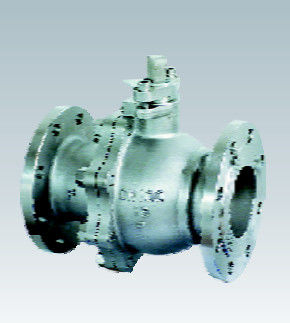

Ss 304 Carbon Cast Steel Floating Ball Valve Automatic Water Level Control Metal Seated

Ball Valve-Katup bola mengambang

Aplikasi

Katup bola mengambang cocok untuk digunakan pada berbagai jenis pipa dari Kelas 150 hingga Kelas 1500, PN16 hingga PN100 untuk mematikan media pipa, yang jenis operasinya meliputi manual, roda gigi cacing, dan aktuator pneumatik atau listrik.


Konstruksi dan Fitur Floating Ball Valve

1)Segel Kursi Andal

Desain struktur cincin penyegel elastis telah diadopsi untuk katup bola mengambang.Desain kursi ini menampilkan rasio tekanan penyegelan yang lebih besar antara permukaan ring dan bola saat tekanan sedang semakin rendah, di mana area kontak lebih kecil.Dengan demikian, segel yang andal dipastikan. Ketika tekanan medium semakin tinggi, area kontak antara cincin pengaman dan bola menjadi lebih besar karena cincin penyegel berubah secara elastis untuk melakukan gaya yang lebih besar yang didorong oleh media tanpa kerusakan.

2) Desain Tahan Api

Dengan katup yang dipanaskan dalam aplikasi api, bagian bahan non-logam seperti cincin penyegel kursi PTFE, paking kursi belakang batang, pengepakan kelenjar, dan paking penyegel antara bodi dan kap mungkin hancur atau rusak karena suhu tinggi. dirancang khusus struktur logam tambahan ke segel logam disediakan untuk secara efektif mencegah kebocoran katup internal dan eksternal.Seperti yang dipersyaratkan oleh pelanggan, katup bola apung dengan desain tahan api dapat memenuhi persyaratan API 607, API 6FA, BS6755 dan JB/T 6899.

3) Segel Batang yang Andal

Desain anti tiup telah diadopsi untuk batang untuk memastikan bahwa meskipun tekanan dalam rongga tubuh meningkat secara tidak sengaja dan flensa pengepakan menjadi tidak valid, batang tidak dapat ditiup oleh media.Batang menampilkan desain dengan kursi belakang, yang dirakit dari bawah.Kekuatan penyegelan pada kursi belakang semakin tinggi saat tekanan sedang menjadi lebih tinggi.Jadi segel batang yang andal dapat dipastikan di bawah tekanan media variabel,

4) Struktur pengepakan tipe V telah digunakan untuk secara efektif mengubah gaya dorong flensa kelenjar dan tekanan sedang menjadi gaya penyegelan terhadap batang.

5) Desain flensa pengepakan tradisional telah diperbaiki menjadi struktur dua bagian yaitu, sebagai flensa kelenjar dan kelenjar, yang terakhir menghubungi flensa kelenjar dengan permukaan bola.Dengan demikian, kelenjar selalu vertikal, dan dilapisi secara internal dengan semak PTFE untuk mencegah gesekan dan gesekan antara batang, yang juga dapat mengurangi torsi pengoperasian katup.

6) Fitur anti-statis

Desain flensa pengepakan tradisional telah ditingkatkan menjadi struktur dua bagian, yaitu sebagai pelat flensa pengepakan dan pengikut, yang terakhir mengontak pelat flensa dengan permukaan bola.Dengan demikian, pengikut selalu tetap vertikal, dan dilapisi secara internal dengan semak PTFE untuk mencegah gesekan dan gesekan antara batang, yang juga dapat mengurangi torsi pengoperasian katup.

7) Pencegahan Operasi yang Salah

Untuk mencegah katup bola dari operasi yang salah, kunci kunci dengan bantalan pemosisian buka dan tutup 90 ° telah disediakan, yang dapat dikunci sesuai kebutuhan.Di kepala batang, tempat tuas terpasang, sebuah flat dirancang sedemikian rupa sehingga katup terbuka dengan tuas sejajar dengan pipa, dan dengan tuas siku-siku ke pipa, katup ditutup.Sehingga dipastikan bahwa indikator buka tutup katup tidak akan pernah salah.
