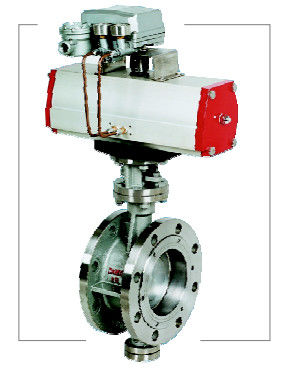

100mm 110mm 10 Inci 12 Inci Katup Kontrol Kupu-kupu 40mm 50mm 65mm 25mm

Katup kupu-kupu

aplikasi

Rangkaian katup kupu-kupu dapat diterapkan pada makanan, minuman, obat-obatan, industri kimia, pengolahan air perlindungan lingkungan industri, bangunan tinggi, suplai air, drainase dan gas, dll. Digunakan untuk memulai atau menghentikan atau menyesuaikan kuantitas aliran sedang, Utama fitur struktur.

Fitur desain produk

1, Struktur sederhana, volume kecil, ringan, dimensi instalasi kecil.

2, Memiliki dua jenis bahan segel: lunak dan keras, dapat digunakan dalam berbagai kondisi kerja, dengan kinerja penyegelan yang baik.dan rentang hidup yang panjang.

3, Struktur anti-api yang dirancang katup kupu-kupu dapat mencegah meluasnya api yang tidak disengaja, setelah dudukan katup penyegelan yang lembut dari katup kupu-kupu terbakar dan rusak, cincin segel stainless steel akan memberikan permainan untuk membuat katup kupu-kupu tetap tersegel darurat,

4, Dalam kondisi katup kupu-kupu terbuka penuh, hambatan alirannya kecil, dan dalam kondisi katup kupu-kupu terbuka sebagian, kuantitas aliran dapat dikontrol secara sensitif.

5, Torsi penggerak kecil, operasi sederhana dan cepat

Analisis prinsip penyegelan

1. Prinsip penyegelan katup buttertly eksentrik tunggal

Sebagai pusat girasi dari disk (pusat spindel katup) dan bagian penyegelan disk diatur dalam eksentrik (a), itu membuat bagian penyegelan disk secara bertahap terpisah dari bagian penyegelan dudukan katup di kursus membuka katup kupu-kupu, ketika cakram berputar ke 20 ° -25 °, bagian penyegelan cakram akan benar-benar terlepas dari bagian penyegelan dudukan katup, dan ketika dibuka sepenuhnya, celah X akan terbentuk di dua bagian penyegelan , sehingga membuat keausan mekanis dan ekstrusi relatif berkurang antara dua bagian penyegelan, dan memastikan segel katup kupu-kupu.

2. Prinsip penyegelan katup kupu-kupu segel eksentrik ganda

Saat membuat pusat girasi cakram (pusat poros katup) membentuk polarisasi dalam ukuran (b) dengan garis tengah semak katup, berdasarkan katup kupu-kupu eksentrik tunggal, yang membuat bagian penyegelan rem cakram menjauh dari bagian penyegelan kursi katup lebih cepat daripada coes katup kupu-kupu segel eksentrik tunggal, dalam proses membuka katup kupu-kupu, ketika cakram berputar ke 8 ° ~ 12 °, bagian penyegelan cakram akan benar-benar terlepas dari penyegelan bagian dudukan katup dan saat terbuka penuh.celah Y yang lebih besar akan terbentuk di dua bagian penyegelan.Desain katup kupu-kupu semacam ini dapat sangat mengurangi keausan mekanis dan ekstrusi dan deformasi, dan lebih meningkatkan kinerja penyegelan katup kupu-kupu.

3. Prinsip penyegelan dari tiga katup kupu-kupu eksentrik

Seperti membuat garis tengah dudukan katup membentuk polarisasi dalam sudut B dengan garis tengah semak katup, berdasarkan katup kupu-kupu eksentrik ganda, yang membuat bagian penyegelan rem segera menjauh dari bagian penyegelan dudukan katup di saat pembukaan, dan hubungi bagian penyegelan dudukan katup pada saat penutupan, selama pembukaan dan penutupan, Ketika dibuka sepenuhnya, celah Y sama dengan katup kupu-kupu segel eksentrik ganda akan terbentuk di dua bagian penyegelan. Desain katup kupu-kupu semacam ini dapat sepenuhnya menghilangkan keausan mekanis dan goresan di antara dua bagian penyegelan, dan sangat meningkatkan kinerja penyegelan dan masa pakai katup kupu-kupu.

4. Prinsip penyegelan dari berbagai katup kupu-kupu segel eksentrik

Fitur unik dari berbagai katup buttertly eksentrik adalah poros pegangan katup untuk pemasangan cakram, dengan struktur gaya tiga bagian. Ada dua bagian dengan poros konsentris, pegangan katup dalam gaya tiga bagian, tetapi garis tengah poros tengah adalah garis tengah berjarak jauh dari garis shalt kedua sisi, dan cakram dipasang di bagian poros tengah. Struktur eksentrik ini dapat membuat cakram berada dalam tipe eksentrik ganda pada situasi terbuka penuh, tetapi dalam eksentrik tunggal ketik saat disk diputar.Saat mendekati penutupan, cakram akan bergerak jauh ke arah bagian kerucut penyegelan, dan bagian penyegelan cakram dan dudukan katup berada dalam keandalan kinerja penyegelan, karena fungsi poros eksentrik.
