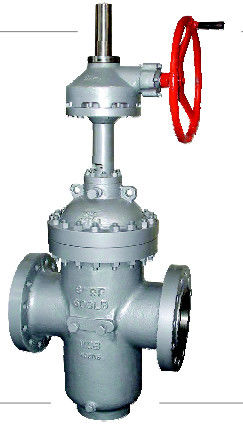

Katup Gerbang Pelat Datar Tekanan Tinggi Untuk Pengosongan Terak DIN 3352 GS-C25 DN700 PN100 Flange End

Katup gerbang pelat datar

Fitur Desain Produk

●Mencetak dan mengelas dua struktur dengan bodi

●Ring dudukan menggunakan struktur cincin dudukan terapung dengan segel cincin o-seal dan gaya pra-pengencangan yang diterapkan untuk menyegel saluran masuk dan keluar dua arah;dan momen buka-tutup dengan struktur ini adalah 1/2 dari katup umum saja, mampu membuka dan menutup katup dengan ringan

●Cincin dudukan menggunakan permukaan penyegelan di dalam PTFE, jadi memiliki segel PTFE ke logam dan logam ke logam, permukaan penyegelan PTFE juga berfungsi untuk menghilangkan kotoran pada cakram baji.

● Untuk katup dengan segel logam ke logam, terdapat injektor gemuk di luarnya, gemuk masuk ke permukaan penyegelan melalui injektor dan cincin dudukan agar katup tidak bocor.

●Cakram baji pada katup dengan lubang pemandu aliran selalu dipasangkan dengan permukaan penyegelan baik dalam status terbuka penuh atau tertutup penuh agar permukaan penyegel terlindungi tanpa terkikis langsung oleh media untuk memperpanjang durasi,

●Ketika dibuka penuh, saluran katup halus dan linier, dengan koefisien penahan aliran yang sangat kecil dan tidak ada kehilangan tekanan, dan saluran pipa dapat dibersihkan dengan hair-ball melaluinya.

●Katup ini menggunakan struktur pengepakan dengan kemampuan menyegel sendiri, tidak memerlukan penyesuaian terus-menerus, memiliki fitur buka dan tutup yang sangat ringan, serta segel yang andal.Struktur injoction penyegelan penyegelan yang membantu diatur dalam pengepakan untuk memiliki kinerja penyegelan yang benar-benar andal dan mendapatkan kebocoran nol yang sebenarnya, menyelesaikan masalah tempat pengepakan katup universal agar paling mudah bocor ke luar.

●Penghapusan otomatis tekanan tinggi di rongga internal saat katup akan menutup (lihat diagram prinsip kerja untuk detailnya)untuk memastikan keamanan.

●Struktur yang tersegel penuh memberikan perlindungan yang baik, cocok untuk persyaratan tugas 24 jam.

●Sebuah batang penunjuk atau jendela penglihatan diatur dengan katup untuk menunjukkan kondisi buka-tutup.

●Prinsip Kerja

1,Dengan tekanan yang sama di seluruh katup (dan gerbang dalam posisi tertutup), dan segel awal (1) dibentuk dengan cincin PTFE yang terangkat di permukaan kursi. (Sisipan kursi membersihkan kedua sisi gerbang setiap kali katup dibuka atau ditutup)

2, Saat tekanan saluran (2) diterapkan ke katup. Ini bekerja di gerbang, memaksanya melawan cincin PTFE di kursi hilir, mengompresnya hingga kursi melawan kursi baja.Jadi, segel ganda terbentuk ... pertama, segel PTFE-ke-logam; kemudian, logam-ke-logam. Kursi juga dipaksa masuk dengan kuat ke dalam ceruknya.Cincin-O (3) mencegah aliran hilir pada titik ini.

3, Segel hulu disediakan saat tekanan rongga katup dilepaskan.Hal ini disebabkan oleh gaya tekanan saluran yang bekerja melawan kursi hulu (4) yang menggerakkan kursi ke pintu gerbang dan memberikan segel logam PTFE-ke yang rapat pada titik ini. Pada saat yang sama. O-ring (5) membentuk a tutup rapat dengan sandaran tempat duduk.

4, Katup secara otomatis melepaskan diri dari tekanan rongga katup yang berlebihan. Ketika tekanan rongga katup melebihi tekanan garis ... dari penyebab seperti ekspansi termal ... kursi hulu dipaksa kembali ke ceruknya dan kelebihan tekanan di rongga katup berdarah antara kursi dan gerbang ke garis.
